TLF11251EP

TLF11251EP 是一款集成半桥，可提供 2.5A 电流。
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF11251EP
TLF11251EP
每件.
数据手册

商品详情

  • Iout max
    2500 mA
  • Iq
    200 µA
  • ISO 26262
    QM
  • VQ (multiple)
    N/A
  • Product Group
    PMIC
  • Tolerance
    N/A
  • Classification
    NA
  • Enable (=Inhibit)
    no
  • Base Product
    TLF11251xx
  • Comments
    2.5 A current capability, integrated gate drivers, integrated level-shifters, Grade 0, Integrated PMOS and NMOS complementary output bridge
  • Reset
    no
  • Package
    PG-VQFN-48
  • Operating Temperature
    -40 °C to 175 °C
  • Operating Voltage
    3.5 V to 7 V
  • Target Application
    Safe Computing, Safe Control, PMIC Companion
  • Watchdog
    no
  • Currently planned availability until at least
    2038
  • Qualification
    Automotive
  • Regulator Type
    N/A
  • Over Voltage Protection
    no
受到推崇的
OPN
TLF11251EPXUMA1
产品状态 active and preferred
英飞凌封装名称

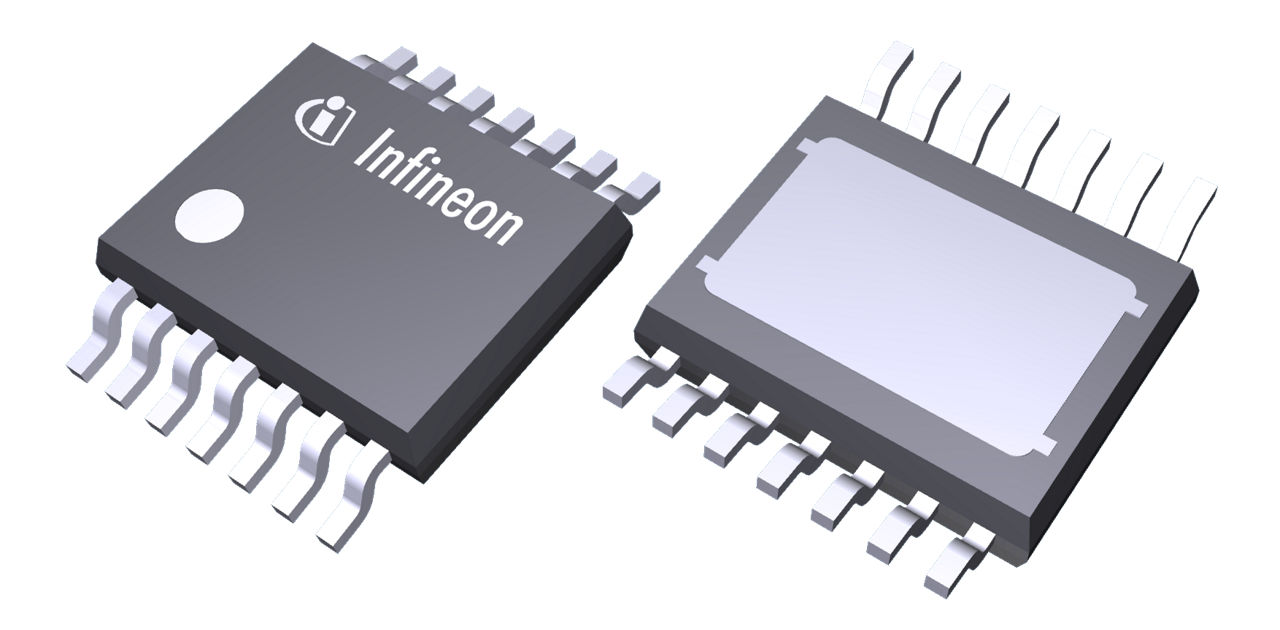

PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该设备集成了 P 通道和 N 通道 MOSFET、驱动器和电平转换功能。功能包括输出电流感应、限制和过热保护。TLF11251EP：Grad 0 PG-TSDSO-14。TLF11251LD：无引线 PG-TSON-10。EVRC 使用 MOSFET 驱动半桥。连接到预调节器输出以减少 µC-LDO 负载并提高效率。符合 EVRC 概念，具有集成电平转换器、驱动器、逻辑和保护功能。

特性

  • 集成 PMOS 和 NMOS 互补输出桥，电流能力为 2.5 A
  • 集成栅极驱动器
  • 集成死区逻辑的单控制输入可实现优化控制和高效率
  • 输出电流感应和限制
  • 过温保护
  • 低静态电流
  • 无需外部死区时间调整
  • 符合 AEC 标准
  • 1 级 PG-TSON-10
  • 0 级 PG-TSDSO-14

产品优势

  • 效率提升
  • 热优化
  • 经验证可与高端第二代 TriCore ™ AURIX ™ 32 位微控制器 (TC38x/TC39x) 配合使用
  • 适用于所有用例的封装系列

图表

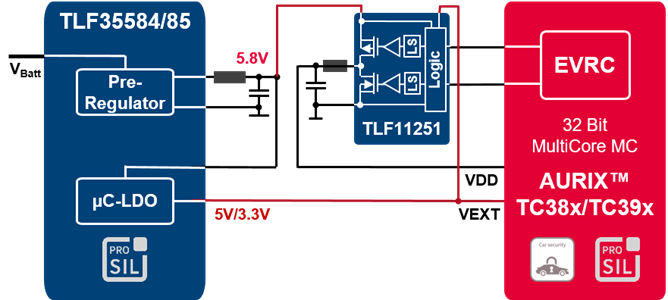

Application_Diagram
Application_Diagram
Application_Diagram Application_Diagram Application_Diagram

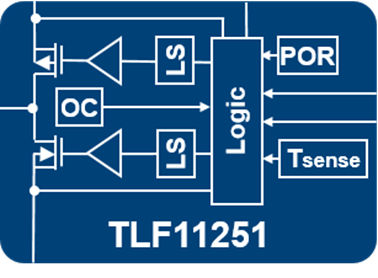

Block_Diagram Block_Diagram Block_Diagram
Application_Diagram Application_Diagram Application_Diagram
Block_Diagram Block_Diagram Block_Diagram
×
