这是机器翻译的内容，点击这里了解更多

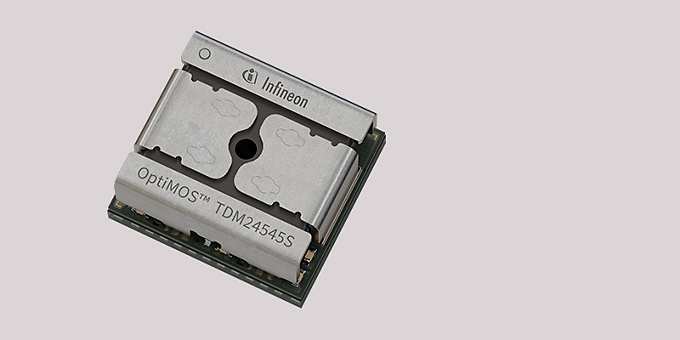

OptiMOS™四相电源模块 280 A，采用 10x9x5 mm 封装

选择英飞凌双相电源模块的 5 个理由
  • 业界领先的功率密度：10x9x8 毫米 + 10x9x5 毫米，峰值电流为 160 A
  • 实现垂直供电，减少 PDN 损耗并提高功率密度
  • 满载时效率比竞争产品高 2%
  • 最佳热管理：与竞争对手相比，满载时温度降低 -5°C
  • 一流的总拥有成本

降低生成式人工智能数据中心的总体拥有成本

数据中心正在经历前所未有的增长，这主要得益于对人工智能 (AI) 的投资增加。目前，数据中心的能源消耗占全球能源消耗的 2% 以上。在人工智能的推动下，数据中心的电力需求预计将在 2023 年至 2030 年间增长 165%。不断提高从电网到核心的电力转换效率和功率密度对于进一步提高计算性能同时降低总拥有成本 (TCO) 至关重要。

乱码
乱码
乱码

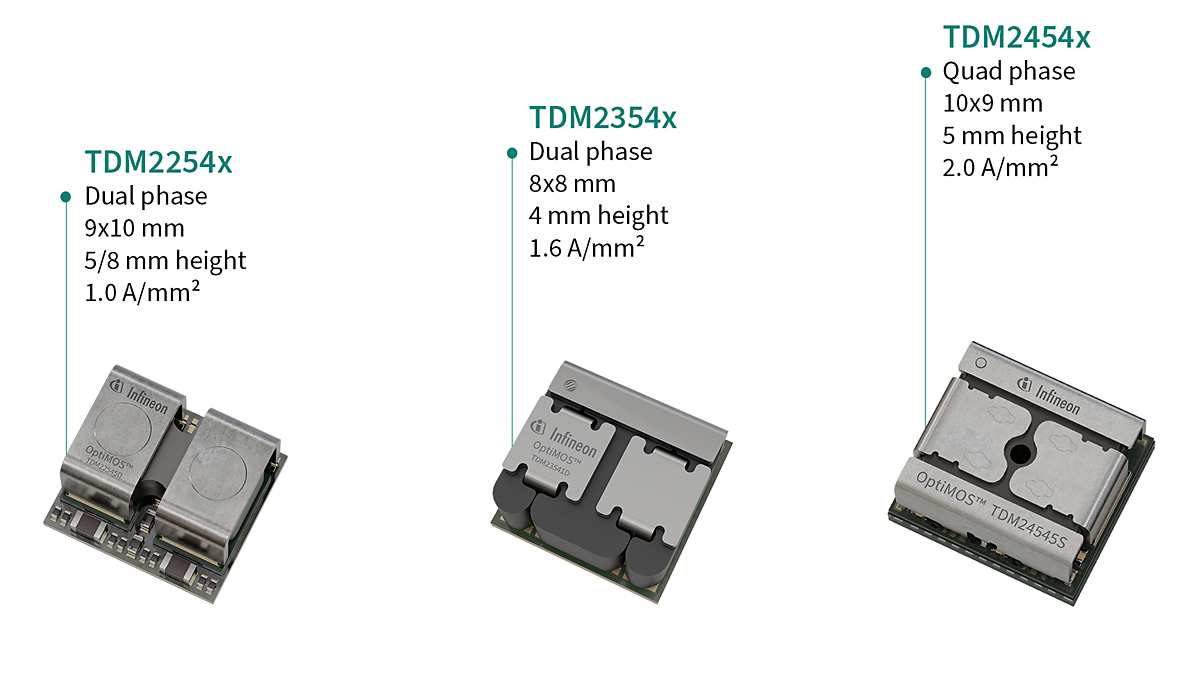

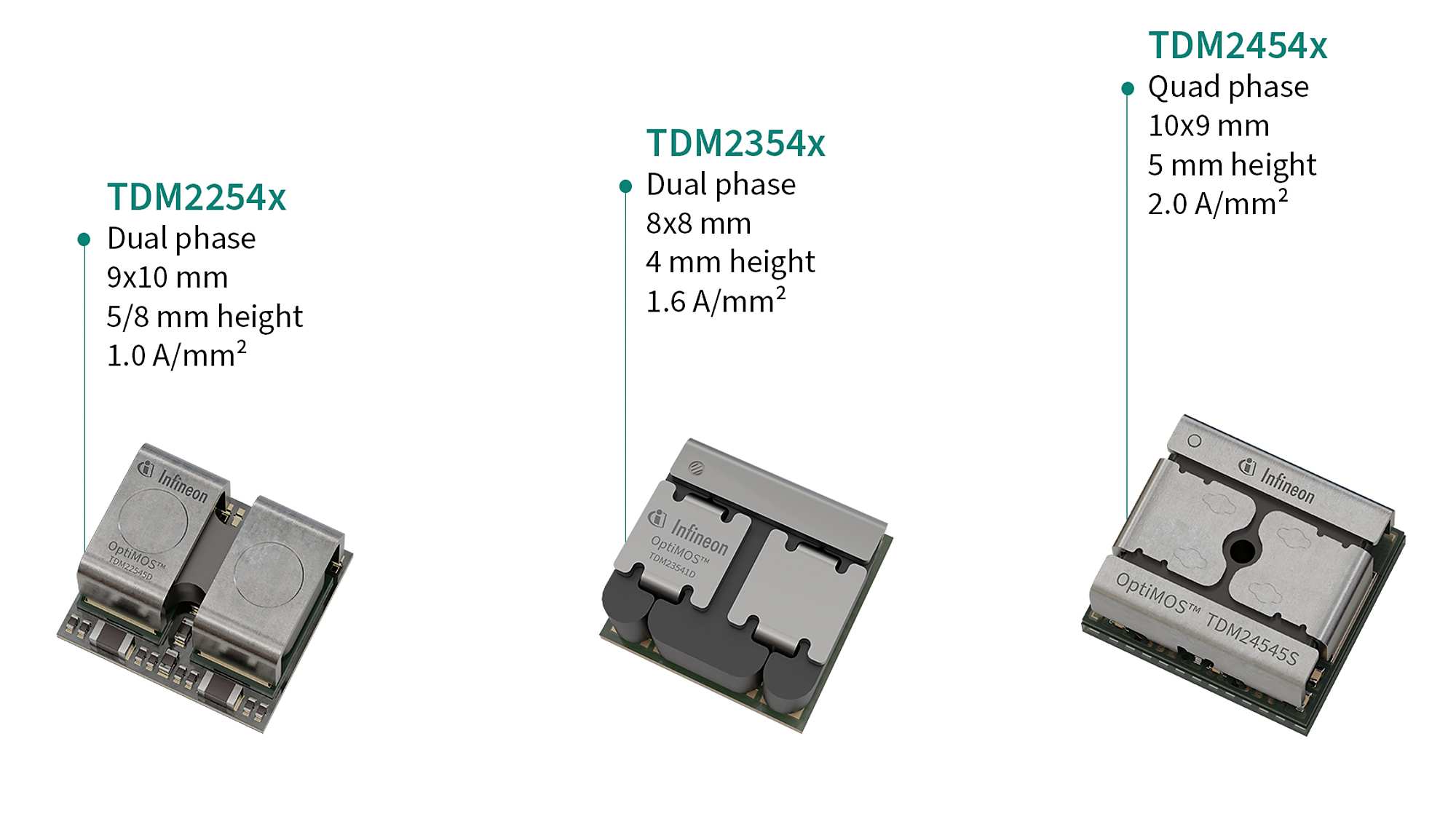

产品组合概述

280 A

OptiMOS™ TDM2454xx 四相电源模块 280 A 针对高性能 AI 数据中心。 这些模块可实现真正的垂直电力输送 (VPD)，并提供业界最佳的 2.0A/mm2 功率密度。TDM2454xx 模块结合了英飞凌强大的OptiMOS™ 6 沟槽技术、具有增强电气和热效率的芯片嵌入式封装以及新的电感器技术，以实现更低的外形，从而实现真正的垂直电力输送。 此外，TDM2454xx 具有有利于 VPD 系统的占用空间，可实现模块平铺并改善电流流动。

主要特性：

  • 业界领先的功率密度：10x9x5 毫米，峰值电流为 280 A
  • 业界首款采用集成嵌入式电容器的四相电源模块，采用 10x9x5mm 封装
  • >2.0 A/mm2 TDC（热管理）*
  • 第一个针对 VPD 进行优化的模块，其占用空间设计最适合平铺模块阵列
  • 专有磁性元件可在紧凑的空间内实现低调垂直电力输送

*冷板温度 80°C 及以下

下载产品简介

下载产品简介

160 A

这是第二代 DC-DC 电源模块： OptiMOS™ TDM2354xD 和 TDM2354xT 双相电源模块 160 A，适用于垂直电力输送 (VPD)，具有高电流密度、基准电气和热效率。

主要特性：

  • 业界领先的功率密度：非 TLVR 选项的峰值电流为 160A，尺寸为 8x8x4 毫米
  • 业界首款双相 TLVR 电源模块选项，采用 8x8x5mm 封装，峰值电流能力为 160A
  • >1.5 A/mm2 TDC（热管理）*
  • 与上一代产品相比，英飞凌芯片嵌入式封装使结到板热阻抗降低了 3 倍以上
  • 专有磁性元件可在紧凑的空间内实现低调垂直电力输送

*冷板温度 80°C 及以下

下载产品简介

下载产品简介

140 A

这是第一代 DC-DC 电源模块： OptiMOS™ TDM22545D和TDM22544D双相电源模块 140 A。它们将两个智能功率级、两个功率电感器和去耦电容器共同封装，以在小封装中实现两个独立的同步降压转换器。

主要特性：

  • 业界领先的功率密度：10x9x5 和 10x9x8 毫米，峰值电流为 140 A
  • 高功率密度解决方案（>1A/mm2）
  • 更简单的结构，适合大批量生产
  • 改善热管理和系统效率
  • 提高信号完整性

下载数据表

下载数据表
